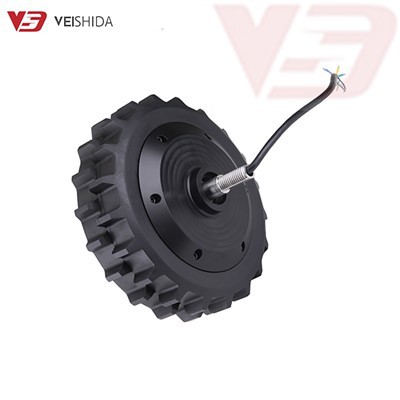

Hub Motor



Bagian-bagian motor hub

stator:Stator adalah bagian diam dari motor, biasanya terdiri dari kumparan elektromagnetik, yang bertanggung jawab untuk menghasilkan medan magnet yang berputar. Desain stator dan konfigurasi kumparan secara langsung mempengaruhi daya keluaran dan efisiensi motor.



Rotor:Rotor adalah bagian motor yang berputar yang berinteraksi dengan medan magnet yang dihasilkan oleh stator sehingga menghasilkan gerak rotasi. Rotor biasanya dihubungkan langsung dengan roda, sehingga memungkinkan kendaraan dapat dikendarai.



Konverter Fase:Konverter fase digunakan untuk mengontrol peralihan arus pada motor hub tanpa sikat untuk memastikan kelancaran pengoperasian motor. Ia mengontrol arah putaran dan kecepatan motor dengan mengubah arus dalam fase yang berbeda.



Sensor:motor hub biasanya dilengkapi dengan sensor untuk memantau keadaan kerja motor. Sensor umum termasuk sensor efek Hall, yang mendeteksi posisi rotor dan kemudian menyesuaikan fase arus untuk pergantian yang lancar.



Sensor torsi:Sensor torsi digunakan untuk mendeteksi torsi pada pedal atau roda kendaraan, terutama pada e-bike dan skuter. Secara otomatis dapat menyesuaikan daya keluaran motor sesuai dengan gaya yang diterapkan pengendara, membuat berkendara lebih mudah dan efisien.



Sensor Irama:Sensor irama digunakan untuk mendeteksi frekuensi pedal pengendara. Dengan memonitor frekuensi irama, sistem dapat menilai niat pengendara untuk bergerak, sehingga mengontrol keluaran motor untuk mencapai akselerasi yang mulus atau mempertahankan kecepatan konstan.



cara membuat motor hub

Untuk membuat rakitan stator:

Gulungan kumparan:Pertama sesuai dengan persyaratan desain motor, pilih bahan kawat yang sesuai (seperti kawat tembaga), gulung kumparan elektromagnetik. Setiap belitan kumparan harus tepat untuk memastikan medan magnet stabil saat motor berjalan.



Pasang statornya:Pasang lilitan kumparan pada rangka stator untuk memastikan distribusinya kuat dan merata.



Fabrikasi perakitan rotor:

Pasang magnet:Pasang magnet secara merata di tepi luar rotor, magnet ini berinteraksi dengan stator untuk menghasilkan medan magnet dan menggerakkan motor untuk berputar.



Merakit rotornya:Setelah magnet terpasang, pastikan ada jarak yang cukup antara rotor dan stator untuk mengurangi gesekan dan memastikan putaran yang mulus.



Konverter fase dan desain sirkuit:

Pengontrol elektronik:Untuk motor hub tanpa sikat, konverter fasa dan pengontrol elektronik perlu dibuat atau dipasang untuk memastikan bahwa arus masuk ke kumparan stator dalam urutan fasa yang benar untuk mengontrol pengoperasian motor.



Pemasangan sensor:Sensor (seperti sensor Hall) perlu dipasang pada posisi yang sesuai untuk memantau posisi rotor secara akurat.



Pemasangan sensor torsi dan sensor pedal:

Sensor ini digunakan dalam aplikasi seperti sepeda listrik, dan dipasang untuk memastikan bahwa sensor tersebut mendeteksi input pengguna (seperti torsi dan pedal) dengan benar dan memberikan umpan balik ke motor melalui pengontrol.



Pengemasan dan perakitan:

Stator, rotor, dan semua komponen elektronik dikemas ke dalam rumah hub untuk memastikan koneksi semua komponen yang stabil. Periksa penyegelan dan ketahanan terhadap debu dan air pada rakitan.





Motor hub menggerakkan roda secara langsung melalui prinsip induksi elektromagnetik. Proses kerjanya adalah sebagai berikut:



Setelah memberi energi:Arus memasuki kumparan stator melalui konverter fasa, dan kumparan stator menghasilkan medan magnet yang berubah-ubah.



Medan magnet berinteraksi dengan magnet rotor:Medan magnet yang dihasilkan oleh stator menarik atau menolak magnet permanen pada rotor, dan rotor mulai berputar.



Pengontrol elektronik menyesuaikan arus:Pengontrol elektronik menyesuaikan fase dan kekuatan arus berdasarkan umpan balik sensor, memastikan bahwa motor berputar pada kecepatan dan arah yang benar.



Penggerak roda langsung:Perputaran rotor menggerakkan roda langsung melalui hub, tanpa memerlukan persneling tambahan seperti roda gigi atau rantai. Transfer dayanya yang efisien berarti lebih sedikit energi yang hilang dan pengendaraan lebih lancar.





pengujian kualitas dan kinerja motor hub sangat penting dan biasanya mencakup hal-hal berikut:



Pengujian kinerja

Tes tanpa beban:Jalankan motor hub tanpa beban untuk memeriksa arus dan kecepatan tanpa beban. Motor yang memenuhi syarat harus berjalan lancar dalam rentang yang ditentukan dan bebas dari suara atau getaran yang tidak normal.



Uji beban:Uji torsi, tenaga, dan efisiensi motor dalam kondisi di mana beban tertentu diterapkan. Saat pengujian, motor harus memberikan keluaran yang stabil dan tidak terlalu panas atau fluktuasi arus yang besar.



Uji torsi dan kecepatan:Gunakan instrumen uji torsi dan sensor kecepatan untuk mengukur keluaran torsi dan kecepatan motor untuk memastikan memenuhi spesifikasi desain.



Pengujian Listrik

Uji ketahanan isolasi:Uji tahanan isolasi antara kumparan stator dan rumah motor untuk memastikan tidak terjadi korsleting atau kebocoran saat motor berjalan.



Uji resistansi tegangan:Uji ketahanan tegangan tinggi dilakukan pada kumparan stator untuk memeriksa kinerja isolasi listriknya guna mencegah kegagalan sengatan listrik selama pengoperasian motor tegangan tinggi.



Pengujian fungsional

Kalibrasi sensor:Periksa keakuratan dan kecepatan respons sensor Hall, sensor torsi, dan sensor frekuensi langkah untuk memastikan bahwa sensor tersebut dapat mendeteksi dan memberi umpan balik sinyal ke pengontrol secara akurat.



Tes konversi fase elektronik:Konverter fase dikalibrasi untuk memastikan bahwa arus dialihkan secara tepat waktu dan benar untuk menghindari gangguan atau kehilangan daya selama pengoperasian motor.



Melalui pengujian ini, kinerja dan keandalan motor hub dapat dipastikan memenuhi persyaratan yang diharapkan, dan dapat beroperasi secara stabil.





Hub Motor juga banyak digunakan di berbagai bidang khususnya kendaraan listrik karena desainnya yang kompak, transmisi yang efisien dan kebisingan yang rendah. Berikut ini akan diberikan pengenalan singkat untuk beberapa area aplikasi umum:



Sepeda listrik dan skuter listrik:Ini adalah salah satu aplikasi motor hub yang paling umum, biasanya menggunakan motor hub brushless, karena karakteristiknya yang efisien dan ringan, sehingga sepeda listrik dan skuter memiliki pengalaman berkendara dan handling yang baik pada saat yang bersamaan, namun juga mengurangi kebutuhan perawatan.



Kendaraan listrik:Pada kendaraan listrik (EV), teknologi hub motor mulai bermunculan, terutama pada beberapa kendaraan listrik kecil atau kendaraan komuter perkotaan. Dapat diintegrasikan di dalam roda dan menggerakkan roda secara langsung, membuat mobil tidak lagi memerlukan poros penggerak dan sistem diferensial yang rumit.



Skuter listrik dan kendaraan ringan listrik:Skuter listrik dan kendaraan ringan juga merupakan area penerapan penting untuk motor hub. Melalui penggerak langsung motor, kendaraan tersebut memiliki respons dinamis yang lebih baik dan pengendaraan yang lebih mulus.



Robot dan peralatan otomasi:motor hub juga banyak digunakan dalam robotika dan peralatan bergerak otomatis, terutama pada robot pengangkut logistik, Automated Guided Vehicle (AGV) dan robot bergerak otonom (AMR). Karena desainnya yang ringkas, ia dapat diintegrasikan ke dalam roda robot, memberikan kontrol gerak yang presisi dan transmisi daya yang efisien.





Dengan motor hub dari Shenzhen WEISHIDAD Micro Motor Co., Ltd. (VSD), ini bukan hanya tentang memilih produk berkualitas tinggi dan andal, tetapi juga tentang memilih mitra dengan pengalaman profesional lebih dari satu dekade di industri motor. Didirikan pada tahun 2011, setelah bertahun-tahun melakukan pengembangan khusus, VSD kini memiliki bengkel produksi modern seluas lebih dari 10,000 meter persegi, dilengkapi dengan tim pemasaran perdagangan luar negeri yang lengkap, dan secara bertahap menjadi produsen dan pemasok tepercaya di bidangnya motor.



Fokus dan Inovasi

Selama lebih dari satu dekade, VSD berfokus pada penelitian dan pengembangan serta pembuatan motor, mengumpulkan pengalaman industri yang kaya dan kekuatan teknis. Perusahaan telah memperoleh 51 paten terkait motor, yang mencerminkan kekuatannya yang kuat dalam teknologi inovatif dan pengembangan produk. Melalui inovasi dan optimalisasi teknologi yang berkelanjutan, motor hub VSD tidak hanya efisien, tahan lama, tetapi juga kinerjanya stabil, sehingga dapat memenuhi kebutuhan berbagai pelanggan.



Kustomisasi dan layanan OEM/ODM

VSD tidak hanya menyediakan produk yang terstandarisasi, namun juga mampu memberikan solusi yang disesuaikan dengan kebutuhan khusus pelanggan, mencakup layanan OEM dan ODM. Fleksibilitas ini menjadikan VSD mitra ideal untuk berbagai aplikasi, baik itu sepeda listrik, kendaraan listrik, robot, dan peralatan otomasi, motor hub VSD mampu memberikan solusi terbaik bagi pelanggan.



Memilih motor hub dari VSD berarti memilih mitra jangka panjang dengan teknologi terdepan, kualitas yang dapat diandalkan, dan layanan lengkap untuk membantu keberhasilan proyek Anda.
