Apa itu motor DC? Mengapa masih banyak digunakan

Dalam industri dan kehidupan modern, meskipun kita tidak dapat melihat motor, kita menghadapinya setiap hari, dan motor DC adalah yang paling klasik dan umum. Apakah itu kipas listrik rumah Anda, mainan anak -anak, wiper mobil, atau bahkan sumber daya di belakang lengan robot otomatis, itu mungkin digerakkan oleh motor DC.



Jadi, apa itu motor DC? Sederhananya, itu adalah perangkat yang mengubah energi listrik DC menjadi energi mekanik. Meskipun sejarah motor DC dapat ditelusuri kembali ke abad ke -19, itu belum dieliminasi oleh zaman. Sebaliknya, ia terus aktif di bidang drive kecil dan kontrol presisi tinggi. Dengan pengembangan teknologi kontrol elektronik, jenis motor DC terus -menerus diperkaya, seperti motor DC yang disikat, motor DC tanpa sikat, motor DC tanpa core, motor gear, dll. Jenis yang berbeda cocok untuk skenario dan peralatan yang berbeda.



Dalam artikel ini, kami akan membawa Anda melalui prinsip -prinsip, struktur, dan klasifikasi untuk sepenuhnya memahami mekanisme kerja dan skenario aplikasi motor DC, membantu Anda dengan cepat memulai dengan produk elektromekanis yang penting ini.





Bagaimana DC Motors Bekerja: Bagaimana bidang magnet dan arus menghasilkan rotasi?

Untuk memahami prinsip kerja motor DC, kita dapat meringkasnya dalam satu kalimat: arus mengalir melalui kawat, kawat mengalami paksa di medan magnet, sehingga mendorong rotor untuk berputar.



Dengan kata lain, motor DC seperti "pabrik konversi energi": ia menerima daya DC dari sumber daya, dan kemudian menghasilkan torsi elektromagnetik melalui belitan armature internal di bawah aksi medan magnet, sehingga mendorong bagian mekanis untuk diputar.



Diagram Prinsip Kerja



Mengapa itu bisa berputar? Prinsip sebenarnya berasal dari "aturan kiri"

Ketika arus melewati kawat di medan magnet, kawat akan dikenakan gaya tegak lurus terhadap arah arus dan medan magnet. Ini adalah "kekuatan ampere" yang terkenal. Anda dapat menggunakan "aturan kiri" untuk menentukan arah pasukan.



Dalam motor DC, gaya ini bekerja pada beberapa kumparan pada armature, yang pada akhirnya bertemu menjadi gaya rotasi kontinu.



Komutator: Kunci rotasi kontinu

Tetapi ada masalah: jika kumparan selalu menjaga satu arah di medan magnet, motor akan berhenti setelah setengah belokan. Untuk mengatasi masalah ini, perangkat yang sangat kritis ditambahkan ke motor DC - komutator.



Komutator akan secara terus -menerus mengganti arah arus selama rotasi armature, sehingga koil selalu dipaksa ke arah yang sama dalam medan magnet, sehingga mencapai rotasi kontinu.



Struktur yang sederhana dan efisien ini adalah salah satu alasan penting mengapa motor DC banyak digunakan. Jika Anda ingin tahu lebih banyak: mengapa medan arus dan magnet menghasilkan torsi? Bagaimana komutator benar -benar mencapai pergantian? Bagaimana proses gaya jangkar mencapai output berkelanjutan? Maka Anda dapat membaca artikel ini "Prinsip Kerja DC Motors: Kombinasi yang luar biasa dari medan magnet dan arus"





Terbuat dari apa motor DC? Izinkan saya menunjukkan komponen utama

Meskipun ada banyak jenis motor DC (seperti disikat, tanpa sikat, magnet permanen, dll.), Struktur dasarnya kira -kira sama. Mari kita ambil motor DC yang disikat sebagai contoh untuk memahami komponen dan fungsinya satu per satu.



1. Armature: Karakter utama mengubah energi listrik menjadi energi mekanik

Armature adalah bagian yang berputar dari motor, biasanya terdiri dari inti besi dengan luka kawat tembaga di sekitarnya. Itu ditempatkan pada koil, dan ketika arus langsung melewati armature, ia menghasilkan torsi di bawah aksi medan magnet, sehingga mendorong motor untuk berputar.



Armature adalah "ujung output daya" dan pembawa langsung gaya elektromagnetik. Desainnya mempengaruhi efisiensi dan kinerja motor.



2. Komutator: "sakelar" yang memungkinkan rotasi kontinu

Komutator adalah perangkat yang menghubungkan armature dan sikat, biasanya cincin tembaga tersegmentasi. Fungsinya adalah untuk secara otomatis mengganti arah arus ketika jangkar berputar, sehingga menjaga armature berputar terus menerus. Ini adalah komponen yang sangat diperlukan dalam motor yang disikat.



3. Sikat: Jembatan Konduktif

Sikat adalah komponen kunci yang memperkenalkan arus searah dari sumber daya eksternal ke belitan jangkar. Bahan umum adalah komposit grafit atau logam-grafit. Ini kontak dan slide dengan komutator, memungkinkan arus dikirimkan secara stabil ke jangkar berputar.



Perlu dicatat bahwa kuas mengenakan bagian dan akan aus setelah penggunaan jangka panjang. Mereka perlu diganti secara teratur, yang juga merupakan bagian penting dari pemeliharaan motor sikat.



4. Stator: Bagian statis yang menghasilkan medan magnet

Stator adalah bagian stasioner dari motor, yang bertanggung jawab untuk menyediakan medan magnet konstan untuk jangkar. Stator dapat berupa magnet permanen (yaitu motor dc magnet permanen) atau koil bertenaga (yaitu motor DC eksitasi). Ini dapat dibagi menjadi berbagai jenis sesuai dengan berbagai cara menghasilkan medan magnet.



5. Perumahan dan Bantalan: Struktur dan Dukungan

Casing motor terutama memainkan peran pelindung dan pemasangan, sedangkan bantalan internal memastikan rotasi armature yang halus dan rendah, yang merupakan struktur dasar untuk memastikan kehidupan dan stabilitas motor.



Ringkasan: Struktur inti motor DC meliputi: jangkar, komutator, kuas, stator, bantalan, dll. Komponen -komponen ini bekerja bersama untuk menyelesaikan konversi energi listrik menjadi energi mekanik, yang merupakan jaminan untuk operasi motor yang efisien.





Ketika banyak orang pertama kali mengenal motor DC, mereka mungkin berpikir itu hanya motor kecil yang dapat dihidupkan dengan menyalakan. Tetapi pada kenyataannya, motor DC dapat diklasifikasikan dari berbagai dimensi, seperti metode pergantian, sumber medan magnet, struktur belitan, dll. Berikut ini adalah tiga metode klasifikasi yang paling umum:



Menurut metode pergantian:

Motor DC yang disikat

Ini adalah jenis motor DC yang paling klasik, dengan struktur sederhana dan biaya rendah. Ini mengganti arah arus melalui kontak mekanis antara sikat dan komutator untuk mempertahankan rotasi motor kontinu.



Keuntungan: Struktur sederhana, mudah dikendalikan, biaya rendah, cocok untuk mainan, peralatan kecil, dll.



Kerugian: Sikat mudah dipakai, masa pakai pendek, kebisingan operasi yang keras, sering pemeliharaan.



Motor DC Brushless

Motor tanpa sikat menghilangkan kuas dan komutator dan menggunakan sistem kontrol elektronik untuk pergantian, yang membuatnya lebih efisien dan memiliki umur yang lebih lama.



Keuntungan: Efisiensi dan ketenangan yang tinggi, umur panjang, pada dasarnya bebas perawatan, cocok untuk peralatan menengah ke atas seperti drone dan alat-alat listrik.



Kerugian: Membutuhkan pengontrol khusus, biaya tinggi, sistem kontrol yang kompleks



Menurut sumber medan magnet:

Motor DC Magnet Permanen (Motor PMDC)

Magnet permanen digunakan untuk mengganti lilitan medan untuk menghasilkan medan magnet. Mereka memiliki struktur yang ringkas dan respons yang cepat. Mereka biasanya digunakan dalam kendaraan listrik, pintu otomatis, robot, dll. Mereka dapat disikat atau motor tanpa sikat.



Keuntungan: struktur sederhana, ukuran kecil, efisiensi tinggi, respons dinamis cepat



Kerugian: Kekuatan medan magnet tidak dapat disesuaikan, dan batas daya atas dibatasi oleh bahan magnetik.



Motor DC yang bersemangat

Medan magnet dihasilkan oleh kumparan elektromagnetik (belitan eksitasi), yang dapat dibagi lagi menjadi eksitasi seri, eksitasi paralel, eksitasi majemuk, dll. Ini cocok untuk peralatan industri yang membutuhkan torsi awal yang besar atau rentang regulasi kecepatan yang luas.



Keuntungan: Medan magnet yang dapat disesuaikan, torsi kuat, cocok untuk kondisi daya tinggi



Kerugian: Struktur kompleks, sulit dikendalikan, ukuran yang relatif besar



Menurut struktur belitan atau jumlah fase catu daya (sebagian besar digunakan untuk motor sikat):

"Angka fase" motor mengacu pada jumlah saluran yang melaluinya arus melewati belitan. Jenis umum termasuk fase tunggal, dua fase, dan tiga fase. Klasifikasi ini sangat penting dalam motor DC Brushless (BLDC), karena angka fase yang berbeda memiliki dampak yang signifikan pada stabilitas motor yang berjalan, metode kontrol, dan area aplikasi.



Motor DC sikat fase tunggal

Motor fase tunggal memiliki struktur paling sederhana dan biasanya hanya membutuhkan dua kabel untuk dikendalikan. Sirkuit drive memiliki biaya rendah, sehingga sering digunakan di perangkat mikro dengan persyaratan kinerja rendah.

Keuntungan: Struktur paling sederhana, berbiaya rendah, cocok untuk aplikasi torsi rendah seperti kipas kecil dan perangkat portabel



Kerugian: Fluktuasi torsi besar, tidak semulus motor multi-fase saat memulai



Motor DC dua fase sikat

Ini lebih kompleks daripada fase tunggal, biasanya menggunakan struktur empat kawat atau enam kawat, dan lebih fleksibel dalam kontrol. Ini mirip dengan struktur motor stepper, tetapi metode penggerak berbeda.

Keuntungan: Struktur kompak, operasi yang stabil, biasanya digunakan dalam perangkat mikro dan instrumen medis



Kerugian: Dibandingkan dengan motor tiga fase, masih ada fluktuasi torsi tertentu



Motor DC sikat tiga fase

Ini adalah struktur motor tanpa sikat yang paling utama dan berkinerja terbaik di pasaran, dengan operasi yang halus dan torsi terus menerus, dan banyak digunakan dalam berbagai aplikasi kelas menengah ke atas.

Keuntungan: Torsi kontinu, efisiensi tinggi, operasi tenang, ini adalah jenis motor tanpa sikat yang paling utama, banyak digunakan dalam kendaraan listrik, peralatan listrik, drone, dll.



Kerugian: Sistem kontrol kompleks dan biayanya relatif tinggi



Metode klasifikasi yang berbeda mengungkapkan perbedaan utama dalam struktur motor, kinerja dan aplikasi. Perlu dicatat bahwa klasifikasi ini tidak saling eksklusif. Misalnya, motor dapat menjadi motor DC magnet permanen tiga fase tanpa fase, yang memenuhi ketiga dimensi klasifikasi. Memahami dasar -dasar ini akan membantu dengan keputusan seleksi dan aplikasi selanjutnya.





Dalam rekayasa dan kehidupan modern, motor DC ada di mana -mana. Dengan keunggulan kontrol sederhana, respons cepat dan struktur yang beragam, motor DC banyak digunakan dalam berbagai produk dan sistem. Dari peralatan rumah tangga hingga otomatisasi industri, hingga drone dan peralatan medis, DC Motors "memberdayakan" segalanya.



Berikut ini adalah beberapa skenario aplikasi yang khas, dibagi berdasarkan industri atau fungsi:

1. Peralatan Rumah dan Perangkat Elektronik Harian

Motor DC paling umum dalam peralatan rumah tangga kecil. Mereka kompak dan tenang, cocok untuk aplikasi yang membutuhkan tegangan rendah, kebisingan rendah dan biaya rendah.



Pembersih vakum, pengering rambut, blender (kecepatan tinggi, stabilitas yang baik)



Sikat gigi listrik, cukur listrik (menggunakan motor yang disikat atau tanpa biji)



Tirai listrik, kunci pintu listrik (tegangan rendah, aplikasi konsumsi daya rendah)



Jenis Umum: Motor Disikat, Motor Tanpa Dasar, Motor DC Sikat Kecil



2. Mainan, model, dan elektronik hiburan

Dari mobil remote control ke drone, DC Motors memainkan peran kunci. Kecepatan tinggi, respons cepat, bobot ringan dan kekompakan adalah persyaratan dasar adegan tersebut.



Mobil dan pesawat kendali jarak jauh (menggunakan motor sikat untuk meningkatkan kecepatan dan daya tahan)



Robot, lengan robot (encoder DC motor yang membutuhkan kontrol yang tepat)



Tipe Umum: Motor DC Brushless, Motor DC Dengan Encoder, Motor Tanpa Core



3. Otomatisasi Industri dan Drive Mekanik

Persyaratan kinerja untuk motor di lingkungan industri lebih tinggi, dan mereka perlu memiliki karakteristik seperti torsi tinggi, kemampuan kontrol yang kuat, dan umur panjang.



Jalur Produksi Otomatis (DC Servo Motor, Sistem Umpan Balik Encoder)



Peralatan Menyampaikan, Batang Push Listrik (Motor DC Magnet Permanen, Kombinasi Motor Gigi)



Peralatan Mesin CNC (motor DC Brushless Presisi Tinggi)

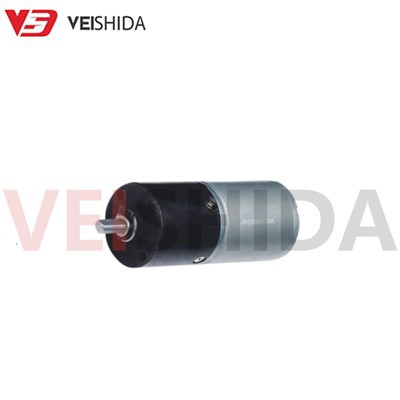

Jenis Umum: Motor DC Servo, Motor DC Torsi Tinggi, Motor Dengan Gigi Reduksi



4. Transportasi dan Perjalanan Hijau

Alat perjalanan hijau seperti sepeda listrik, kendaraan listrik, dan sepeda keseimbangan pada dasarnya menggunakan motor DC sebagai inti daya mereka, terutama motor DC tanpa batas efisiensi tinggi.



Sepeda listrik (motor hub sikat)



Skuter Listrik (motor sikat 24V \/ 36V)



Mobil penyeimbang pintar (motor DC torsi tinggi dengan sistem kontrol)



Jenis Umum: Hub Brushless Motor, motor tanpa sikat 48V, motor DC efisiensi tinggi



5. Perangkat Medis dan Peralatan Presisi

Motor DC, terutama motor tanpa biji dan motor servo, juga banyak digunakan di bidang peralatan medis, yang memiliki persyaratan yang sangat tinggi pada kecepatan kebisingan, volume dan respons.



Pompa infus, ventilator mikro (motor tanpa core, respons sensitif)



Instrumen Bedah Listrik (Motor Kecepatan Tinggi, Noise Low Noise)



Peralatan Pemeriksaan Oftalmologis (motor servo getaran ultra-rendah)



Jenis Umum: Motor DC Coreless, Motor DC Servo Kecil, Motor Sikat



Motor DC telah tertanam dalam dalam kehidupan dan sistem industri kami karena strukturnya yang fleksibel, kontrol sederhana dan respons cepat. Dari mainan anak-anak hingga peralatan medis presisi tinggi, dari jalur produksi otomatis hingga alat perjalanan listrik, semuanya bergantung pada motor DC untuk mencapai dorongan dan kecerdasan.



Skenario aplikasi yang berbeda memiliki persyaratan yang berbeda untuk tingkat tegangan motor DC. Ingin tahu cara memilih 12V, 24V, 36V atau 48V sesuai dengan kebutuhan Anda? Anda dapat merujuk ke kami "Panduan Analisis Tingkat Tegangan Motor DC".
