Inti Gerakan Robot - Peran Motor yang Menentukan dalam Presisi



Motor sebagai Inti Pergerakan Robot Penggerak Perangkat Keras

Sebagai sumber torsi penggerak, motor berperan penting dalam penerapan sambungan robot. Motor, biasa disebut dengan "motor", adalah suatu perangkat yang mengubah atau mentransmisikan energi listrik menurut hukum induksi elektromagnetik, yang diwakili oleh huruf "M" dalam rangkaian. Fungsi utamanya adalah menghasilkan torsi penggerak, menyediakan tenaga untuk berbagai peralatan listrik dan perangkat mekanis.



Di bidang robotika, sistem gabungan merupakan komponen kunci untuk mencapai berbagai gerakan, dengan motor gabungan dianggap sebagai unit pelaksanaan keseluruhan sistem. Sambungan robot yang lengkap biasanya mencakup pengemudi, pengontrol, dan motor sambungan. Motor sambungan tidak hanya perlu melakukan tugas seperti mengurangi kecepatan, mentransmisikan, dan meningkatkan torsi, namun juga harus mengontrol gerakan sambungan dengan presisi tinggi.



Motor sendi robot secara langsung mempengaruhi tindakan kompleks seperti berjalan, berlari, dan melompat. Ia dikenal sebagai "jantung" robot, dan kinerjanya memainkan peran penting dalam presisi dan efisiensi robot.



Motor Tanpa Biji: Kekuatan Pendorong di Balik Teknologi Gabungan Robot

Dalam beberapa tahun terakhir, motor tanpa inti secara bertahap menjadi favorit di bidang robotika karena karakteristik efisiensinya yang tinggi, ringan, dan respons yang cepat. Dibandingkan dengan motor tradisional, motor tanpa biji, dengan rotornya yang mengadopsi struktur cangkir berongga dan inersia yang sangat rendah, dapat merespons sinyal kontrol dengan lebih sensitif. Fitur ini ideal untuk sambungan robot, terutama dalam skenario yang memerlukan gerakan cepat dan tepat, seperti robot humanoid yang melakukan tindakan halus atau kompleks.



Sejarah dan Penerapan Motor Secara Luas

Sejarah motor dimulai pada abad ke-19. Pada tahun 1820, fisikawan Denmark Hans Christian Ørsted menemukan efek magnetis dari arus listrik, meletakkan dasar bagi teori elektromagnetik. Tahun berikutnya, ilmuwan Inggris Michael Faraday menciptakan model motor listrik eksperimental pertama. Sejak saat itu, teknologi motorik terus berkembang dan secara bertahap menjadi bagian tak terpisahkan dalam produksi industri dan kehidupan sehari-hari.



Motor tradisional biasanya terdiri dari belitan stator, jangkar atau rotor yang berputar, dan aksesori lainnya. Melalui medan magnet berputar yang dihasilkan oleh belitan stator, jangkar menghasilkan arus dan berputar di bawah gaya medan magnet. Prinsip desain ini terus dijalankan hingga saat ini, namun motor generasi baru, seperti motor tanpa inti, telah membuat terobosan revolusioner dalam material dan struktur, menjadikannya bersinar dalam teknologi robot.



Bagan: Sejarah Perkembangan Motor





Ada berbagai jenis motor yang dapat diklasifikasikan menurut dimensi berbeda, seperti jangkauan aplikasi, karakteristik struktural, dan prinsip kerja. Klasifikasi utamanya adalah sebagai berikut:

• Berdasarkan jenis tenaga kerjanya: motor DC dan motor AC.
• Berdasarkan struktur dan prinsip kerja: termasuk motor DC, motor asinkron, dan motor sinkron.
• Berdasarkan aplikasi: motor penggerak, motor kontrol, dll.

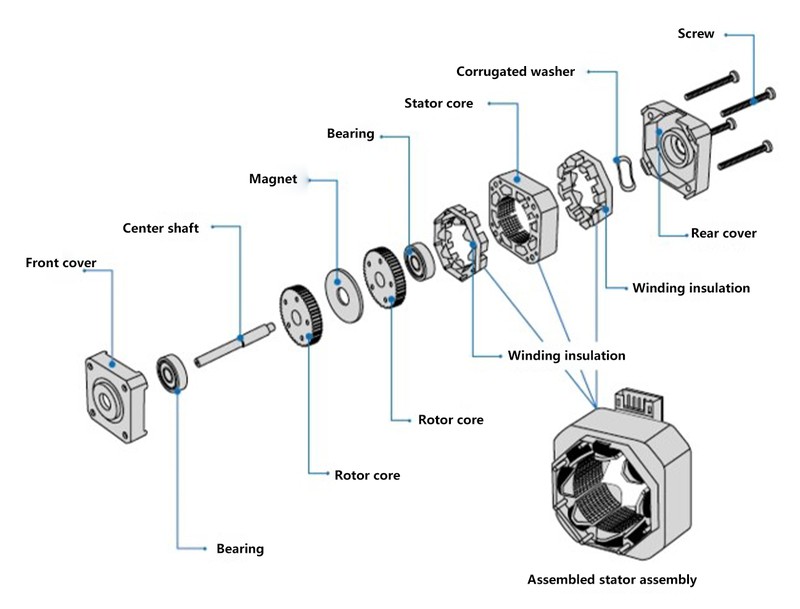

Mengambil contoh motor DC, strukturnya biasanya terdiri dari stator dan rotor:

• Stator: Bagian tetap dari motor yang menghasilkan medan magnet.
• Rotor: Komponen inti yang bertanggung jawab atas putaran dan konversi energi, disebut juga jangkar, yang merupakan pusat keluaran daya motor.

Sama halnya dengan motor DC, motor AC juga terdiri dari stator dan rotor sebagai komponen inti, ditambah casing dan bagian bantu lainnya. Baik motor DC atau AC, koordinasi komponen inti ini menentukan kinerja motor.

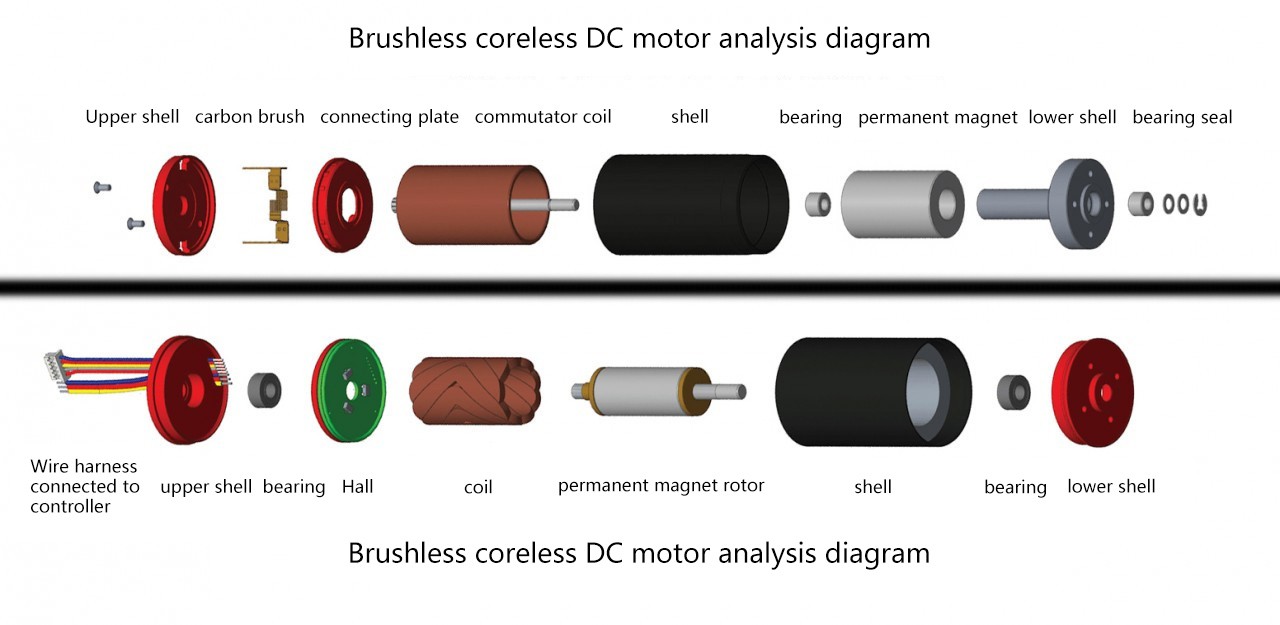

Dalam teknologi robot, motor tanpa inti menonjol. Desain uniknya menghilangkan inti besi, sehingga stator dan rotor dapat dipasang dengan lebih ringan dan kompak, yang tidak hanya mengurangi inersia namun juga meningkatkan kecepatan respons dan efisiensi, menjadikannya sempurna untuk sambungan robot bervolume kecil dan berpresisi tinggi.



Motor Terintegrasi: Kombinasi Sempurna antara Pengurangan Ukuran dan Peningkatan Efisiensi

Motor dapat beroperasi sebagai komponen yang berdiri sendiri, namun di banyak perangkat modern, motor sering kali terintegrasi dengan bagian lain untuk membentuk sistem yang efisien dan terpadu. Desain terintegrasi ini tidak hanya mengurangi ukuran keseluruhan perangkat namun juga meningkatkan pemanfaatan ruang dan kinerja. Misalnya:

• Penggerak listrik tiga-dalam-satu: Mengintegrasikan motor, peredam, dan pengontrol motor secara bersamaan, banyak digunakan pada kendaraan listrik, secara signifikan mengurangi ukuran dan berat perangkat.
• Penggerak listrik enam-dalam-satu: Selain motor, peredam, dan pengontrol, juga mencakup konverter DC/DC, pengisi daya, dan kotak distribusi, yang selanjutnya mengoptimalkan pemanfaatan ruang.
• Penggerak listrik delapan-dalam-satu: Lebih mengintegrasikan sistem manajemen baterai dan pengontrol kendaraan, memberikan solusi yang lebih kompak dan efisien untuk kendaraan listrik.

Di bidang robot humanoid, penerapan motor tanpa inti tidak hanya mewujudkan penggerak sambungan robot dengan presisi tinggi tetapi juga mempromosikan desain struktur robot yang ringan dan kompak. Misalnya, mengintegrasikan motor tanpa inti dengan peredam dan pengontrol dapat secara efektif mengurangi penggunaan ruang bersama sekaligus meningkatkan kecepatan respons dan keandalan sistem secara keseluruhan.



Dalam teknologi robotika, pemilihan motor secara langsung menentukan kinerja dan efektivitas penerapan peralatan. Motor yang biasa digunakan pada robot terutama mencakup tiga jenis berikut: motor DC, motor servo, dan motor stepper.



3.1 Motor DC

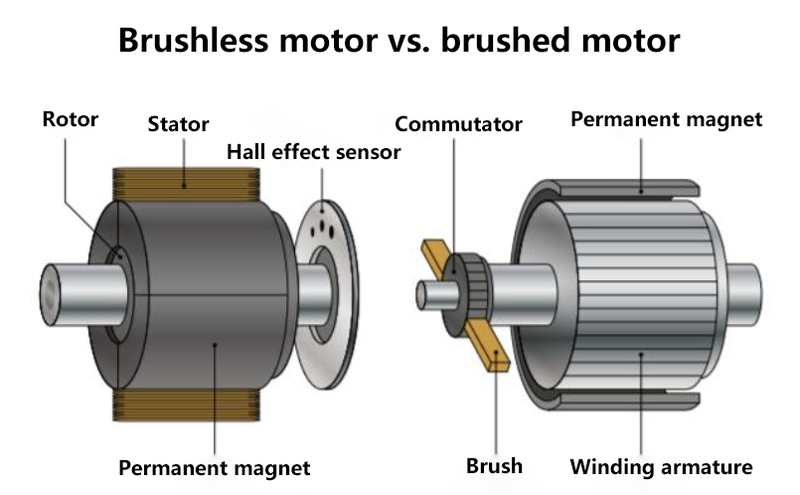

Motor DC banyak digunakan di berbagai bidang dan terutama dibagi menjadi dua jenis: motor DC brushed dan motor DC brushless.



3.1.1 Motor DC yang Disikat

Motor DC brushed merupakan teknologi motor terdahulu, dengan ciri-ciri sebagai berikut:

• Struktur sederhana, biaya rendah: Andalkan kontak antara sikat dan rotor untuk mencapai fungsi pergantian.
• Persyaratan penggerak rendah: Kecepatan motor berbanding lurus dengan tegangan yang diberikan, sehingga kontrol lebih intuitif.



Kekurangan:

• Keausan sikat menyebabkan perlunya perawatan yang sering.
• Interferensi elektromagnetik mudah dihasilkan selama pengoperasian, dengan keandalan yang relatif rendah.
• Umur yang lebih pendek, membuatnya kurang menarik dalam desain robot.



3.1.2 Motor DC Tanpa Sikat

Motor DC tanpa sikat adalah versi motor DC yang ditingkatkan, unggul dalam beberapa aspek:

• Penggunaan magnet permanen: Tahan lama, ukurannya kecil, dan biayanya relatif rendah.
• Pergantian elektronik: Menggantikan sikat tradisional untuk mencapai peralihan medan magnet, meningkatkan efisiensi dan keandalan.
• Kontrol yang tepat: Melalui sensor umpan balik posisi (seperti sensor Hall, encoder optik, atau perangkat pendeteksi EMF belakang), motor DC tanpa sikat dapat mengontrol kecepatan dan posisi dengan lebih tepat.



Meskipun sirkuit kontrolnya lebih kompleks, motor DC tanpa sikat secara signifikan mengungguli motor sikat dalam hal kinerja dan masa pakai, menjadikannya jenis motor pilihan untuk penggerak gabungan robot. Khususnya, motor DC tanpa sikat tanpa inti, dengan efisiensi tinggi, inersia rendah, dan respons cepat, sangat cocok untuk aplikasi robot yang memerlukan presisi tinggi dan desain ringan.

3.2 Motor Servo

Motor servo, juga dikenal sebagai motor aktuator, adalah komponen eksekusi inti dalam sistem kendali otomatis. Ciri-cirinya antara lain:

• Pemosisian presisi tinggi: Mencapai perpindahan sudut atau keluaran kecepatan sudut pada poros dengan menerima sinyal pulsa.
• Kontrol loop tertutup: Motor servo dapat mengirimkan sinyal pulsa sesuai dengan sudut rotasi, membentuk sistem loop tertutup dengan menggabungkan sinyal input, sehingga mencapai kontrol rotasi yang tepat.
• Klasifikasi DC dan AC: Motor servo dibagi menjadi motor servo DC dan motor servo AC. Meskipun ada sedikit perbedaan dalam performa dan skenario aplikasi, keduanya dapat menyesuaikan kecepatan dan posisi secara tepat berdasarkan sinyal kontrol.
• Karakteristik motor servo presisi tinggi membuatnya banyak digunakan dalam operasi presisi efektor akhir robot, seperti lengan robot dan jari robot.

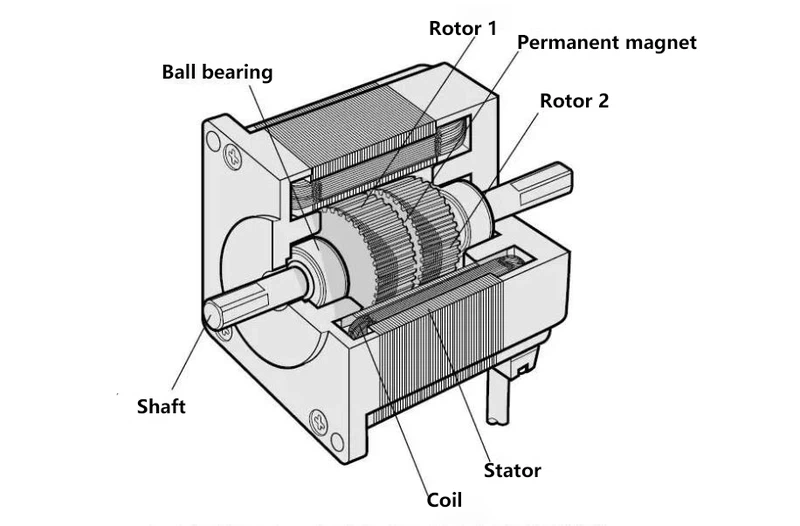

3.3 Motor Stepper

Motor stepper adalah komponen kontrol loop terbuka yang mengubah sinyal pulsa listrik menjadi perpindahan sudut atau perpindahan linier. Ciri-cirinya antara lain:

• Kontrol langkah: Setiap kali sinyal pulsa diterima, motor berputar dengan sudut tetap sesuai dengan sudut langkah yang ditetapkan.
• Tidak perlu loop tertutup: Motor stepper dapat mencapai kontrol perpindahan sudut yang tepat melalui sinyal pulsa listrik terus menerus tanpa umpan balik posisi.
• Hemat biaya: Dibandingkan dengan motor servo, motor stepper lebih murah dan cocok untuk aplikasi dengan persyaratan presisi lebih rendah.
• Motor stepper biasanya digunakan pada komponen berbiaya rendah dalam struktur robot, seperti sambungan sederhana, penggerak sabuk konveyor, dan banyak lagi.



Robot humanoid Tesla Optimus menggunakan 28 aktuator, dengan 14 aktuator linier dan 14 aktuator rotasi. Aktuator ini bertanggung jawab untuk mendukung robot dalam melakukan tindakan kompleks seperti berjalan dan menggenggam. Secara umum, robot bipedal perlu dilengkapi dengan motor servo DC 30 hingga 40, yang berukuran kompak dan harus memenuhi persyaratan daya tinggi, kepadatan tinggi, dan respons cepat.



Optimus menggunakan tiga jenis aktuator linier dan tiga jenis aktuator rotasi. Diantaranya, aktuator linier mencakup motor torsi tanpa biji dan sekrup bola rol planet, sedangkan aktuator rotasi menggabungkan motor torsi tanpa biji dan peredam harmonik. Distribusi spesifik aktuator adalah sebagai berikut:

• Bahu: 6 aktuator rotasi
• Siku: 2 aktuator linier
• Pergelangan tangan: 2 aktuator linier rotasi + 4
• Batang tubuh: 2 aktuator rotasi
• Pinggul: 4 aktuator linier rotasi + 2
• Lutut: 2 aktuator linier
• Pergelangan kaki: 4 aktuator linier

Distribusi aktuator ini memastikan fleksibilitas dan stabilitas robot dalam lingkungan yang kompleks.



Motor torsi tanpa biji adalah motor servo yang ringan dan berefisiensi tinggi, yang dirancang khusus untuk sambungan robotik dan aplikasi presisi lainnya. Struktur uniknya menyediakan fitur-fitur penting berikut:

• Desain modular, mudah diintegrasikan: Motor torsi tanpa inti terdiri dari stator dan rotor, tanpa rumah motor tradisional. Desain ini memungkinkan para insinyur untuk menyesuaikan komponen housing, bearing, dan sensor sesuai dengan kebutuhan mereka, sehingga dapat beradaptasi dengan berbagai struktur sistem.
• Ukuran ringkas, ringan: Dibandingkan dengan motor berselubung, motor tanpa inti secara signifikan mengurangi ukuran dan berat keseluruhan, menjadikannya ideal untuk sistem yang memerlukan solusi terintegrasi.
• Performa tinggi dan respons cepat: Karena desainnya yang unik, motor tanpa inti menawarkan respons dinamis yang cepat, memenuhi tuntutan gerakan gabungan robot modern yang presisi tinggi dan hemat energi.

Berkat karakteristik tersebut, motor torsi tanpa inti banyak digunakan di bidang berkendara berperforma tinggi, termasuk robotika, otomotif, dirgantara, dan peralatan medis.



Motor cangkir tanpa biji adalah komponen kunci dari tangan cekatan robot humanoid, sangat cocok untuk sambungan jari dalam skenario yang memerlukan ruang terbatas dan presisi tinggi. Sendi jari biasanya memerlukan motor mini yang memberikan tenaga besar sekaligus memastikan ringan dan presisi tinggi. Produsen robot terkemuka, seperti Tesla, banyak mengadopsi solusi motor cup tanpa biji, memberikan dukungan daya ideal untuk ketangkasan tangan robot.



Keunggulan Inti Motor Cup Tanpa Biji

Desain bebas cogging, meningkatkan presisi dan kelancaran pengoperasian: Motor cup tanpa biji mengadopsi desain tanpa biji dan bebas cogging, sepenuhnya menghilangkan getaran dan kebisingan yang disebabkan oleh efek cogging yang terlihat pada motor tradisional. Karakteristik ini secara signifikan meningkatkan kelancaran pengoperasian motor, sehingga sangat cocok untuk kontrol gerakan presisi tinggi pada sambungan jari robot humanoid.



Efisiensi tinggi dan respons cepat: Motor cangkir tanpa biji menerobos struktur motor inti besi tradisional dengan mengadopsi desain rotor tanpa biji, sangat mengurangi kehilangan arus eddy dan meningkatkan efisiensi motor. Sementara itu, fitur rotor yang ringan memberikan kemampuan start-up dan pengereman yang sangat baik, menawarkan kinerja respons dinamis yang memenuhi tuntutan tindakan kompleks yang tepat.



Hemat energi dan keandalan: Dengan menghilangkan kehilangan energi yang ditemukan pada motor inti besi, motor cup tanpa biji menunjukkan kinerja hemat energi yang luar biasa. Selain itu, strukturnya yang disederhanakan mengurangi gesekan mekanis, sehingga semakin meningkatkan masa pakai dan keandalan, memastikan kinerja yang stabil bahkan dalam pengoperasian frekuensi tinggi.



Aplikasi fleksibel dalam skenario miniatur: Dengan ukurannya yang ringkas dan desain yang ringan, motor cup tanpa inti sangat ideal untuk unit gerak mini seperti sendi jari dan pergelangan tangan pada robot humanoid. Selain itu, desainnya yang bebas penggerak dan efisiensi tinggi membuatnya dapat diterapkan secara luas di berbagai bidang seperti peralatan medis, instrumen presisi, dan ruang angkasa.



Perkembangan Teknologi dan Prospek Masa Depan

Motor cangkir tanpa biji, yang mengintegrasikan efisiensi energi, presisi tinggi, dan stabilitas, mewakili perangkat konversi energi berkinerja tinggi. Seiring dengan kemajuan teknologi robotika, motor cangkir tanpa inti akan lebih mengoptimalkan output daya dan rasio volume, mendorong tangan tangkas robot humanoid ke dalam aplikasi yang lebih efisien di berbagai skenario.
